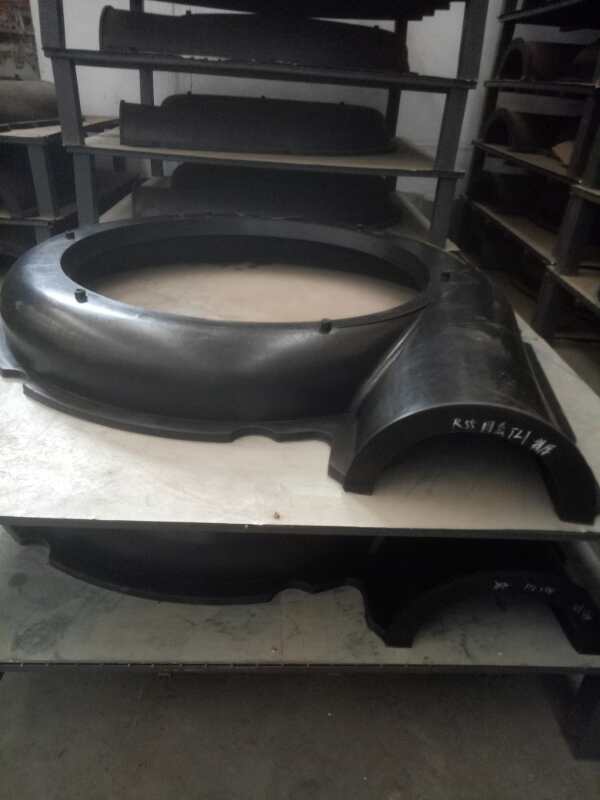

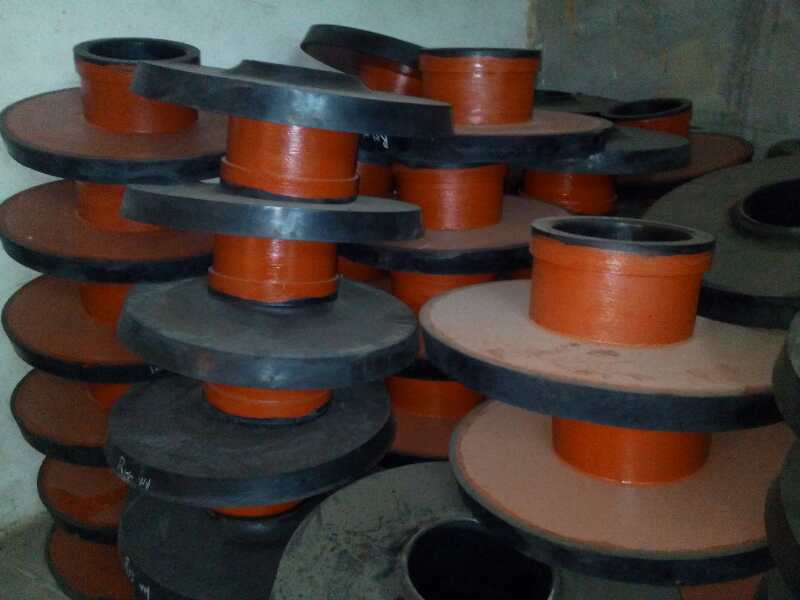

“膠泵體十鐵葉輪”是指泵體采用襯膠，葉輪、軸采用以鐵索體為主的低碳鐵素體一奧氏體雙相不銹鋼。

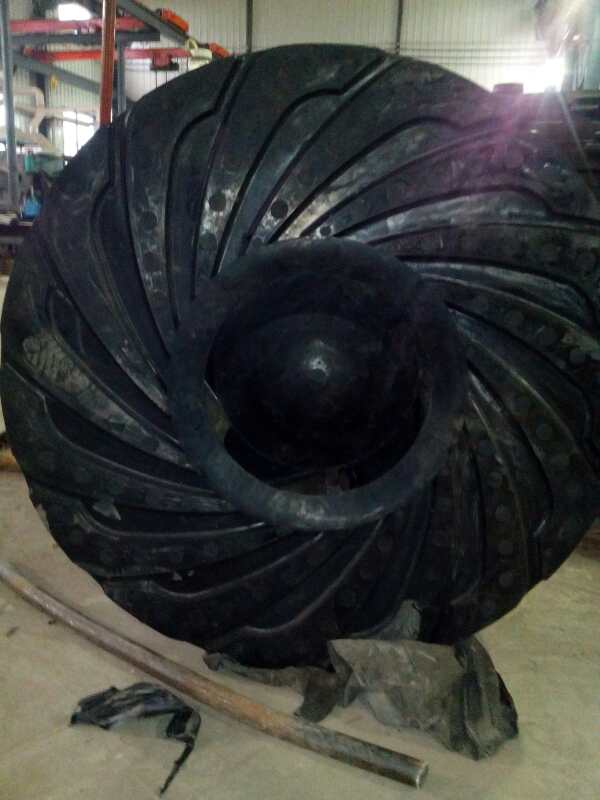

    在大型FGD工程中，需輸送的脫硫漿液量很大，要求泵的流量很大，這樣泵腔內的流速就很快，葉輪外緣的線速度就更快，過高的速度將在葉輪邊緣產生額外的應力，此應力與葉輪邊緣的速度成正比，造成葉輪橡膠剝離。因此，對泵的葉輪直徑和轉速度有限制。許用橡膠的硬度決定泵的最高轉速，泵轉速與橡膠硬度的關系由下式計算：

    最大邊緣速度(m/min) =1160十[6.1×肖氏硬度A]

    該式適用肖氏硬度A為20～60的橡膠，葉輪常用橡膠的硬度為肖氏20～70，其中應用最多的為肖氏A55，泵體常用的橡膠為肖氏A40～45。一般襯膠葉輪外緣線速度不宜超過25m/s。當流量超過10000立方米／h時，泵葉輪不再采用襯膠，而是采用高鉻合金。

    襯膠泵對所輸送的漿體中含有的顆粒要求較嚴，要求顆粒較圓滑，元尖棱，否則在高速運行中易劃傷橡膠。系統內難免存在的結垢脫落后進入漿體，當這些不規則的較硬的垢片撞擊泵部件時，很容易劃傷橡膠。

    應避免來流不足，否則泵體中可能會出現壓力波動，并出現正負壓交替波動，橡膠件在真空狀態下箱內變形，嚴重時將脫離內襯骨架向中心擠壓，與旋轉的葉輪接觸，造成撕裂。
